优势特点:TBI滚珠丝杆支撑座FK10,装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承,能获得高刚性、高精度的稳定的回转性能。
FK系列(螺杆支撑座固定座)

型号 |
轴径 D1 |
A |
F | L | E | Dg6 | H | PCD | M | B | L1 | T1 | L2 | T2 | X | Y | Z | T | 轴承型号 | |||||||
FK10 | 10 | 52 | 17 | 27 | 29.5 | 34 | 10 | 42 | M3 | 42 | 7.5 | 5 | 8.5 | 6 | 4.5 | 8 | 4 | 16 | 7000ATYDFC8P5 |

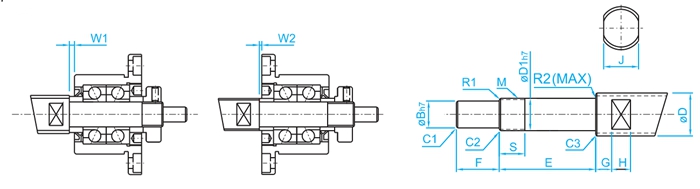

轴端加工尺寸


型号 |
适用轴干外径 | D1 | B | E | F | M | S | J | G | H | 倒角 | 圆角 |
H1 |
H2 | W1 | W2 |
型号 FK型 |
|||||||||||||||
C1 | C2 | C3 | R1 | R2 | N | P | R | P | ||||||||||||||||||||||||
FK10 | ∅12、∅14、∅15 | 10 | 8 | 36 | 15 | M10x1 | 11 | 10 | 5 | 7 | 0.5 | 0.5 | 0.5 | 0.3 | 0.6 | 2x1.2 | 11 | 7.5 | 11 | 0.5 | 0.5 | FK10 |
TBI滚珠丝杆支撑座FK10在使用中需要注意:
1、安装和使用中药保持支撑座FK10的清洁,禁止粉尘和杂物的进入,必要时,还也好采取一定的防护措施。
2、安装到丝杆时务必要小心保护密封圈唇部,避免密封圈唇部的破损和变形。
3、TBI滚珠丝杆支撑座已注入了适量的润滑脂,因此使用前不需要另加润滑脂。
4、轴向锁紧螺母的径向锁紧螺钉要在安装确认完毕后给以锁紧,必要时,加注螺丝以防松胶固定。
5、不可拆卸固定端TBI滚珠丝杆支撑座,不然会破坏预紧状态。
6、必须记得在任何情况下,都是严禁强行安装的。
7、对于固定端的TBI丝杠轴承座,轴向锁紧螺母压紧轴承到丝杆时,压紧程度要适当,对于TBI丝杠轴承座,过大的压紧则会降低轴承间的预紧程度。
