TBI丝杆支撑座

TBI丝杆固定座BF系列支持座BF17-高稳定性

  • 产品品牌:台湾TBI
  • 产品型号:BF17
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:261 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

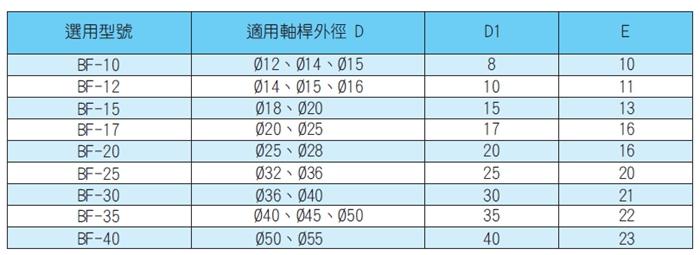

产品介绍/参数

优势特点:TBI滚珠丝杠支撑座BF17是连接丝杠和电机的轴承,构造与特长对标准滚珠螺杠库存品的轴端成品,预备了标准化的支撑单元。支撑座EK、BK型的内部轴承中装入了适量的锂皂基润滑脂,用特殊密封垫圈进行密封,能直接安装,长期使用。


 1、安装和使用中药保持支撑座的清洁,禁止粉尘和杂物的进入,必要时,还也好采取一定的防护措施。

   2、安装到丝杆时务必要小心保护密封圈唇部,避免密封圈唇部的破损和变形。

   3、TBI滚珠丝杆支撑座已注入了适量的润滑脂,因此使用前不需要另加润滑脂。

   4、轴向锁紧螺母的径向锁紧螺钉要在安装确认完毕后给以锁紧,必要时,加注螺丝以防松胶固定。

   5、不可拆卸固定端TBI滚珠丝杆支撑座,不然会破坏预紧状态。

   6、必须记得在任何情况下,都是严禁强行安装的。

   7、对于固定端的TBI丝杠轴承座,轴向锁紧螺母压紧轴承到丝杆时,压紧程度要适当,对于TBI丝杠轴承座,过大的压紧则会降低轴承间的预紧程度。















1.固定端螺杆支撑座与螺杆组合。

2.固定端螺杆支撑座与间隔环放入螺杆后,用所附的螺帽锁紧,再将六角止付螺丝固定,在固定前,先将内附的铜片置入螺帽中固定。

3.支持端螺杆支撑座,将轴承放入螺杆内,并以C型扣环固定。










1.马达座的确实连接

2.马达座及滚珠螺杆与联轴器的安装。

3.安装后的马达连转测试。










TBI滚珠丝杠支撑座BF17是连接丝杠和电机的轴承,构造与特长对标准滚珠螺杠库存品的轴端成品,预备了标准化的支撑单元。支撑座EK、BK型的内部轴承中装入了适量的锂皂基润滑脂,用特殊密封垫圈进行密封,能直接安装,长期使用。
