TM微型直线滑轨

TBI微型直线导轨TM系列

  • 产品品牌:台湾TBI
  • 产品型号:TM直线导轨系列
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:219 次
  • 在线客服:QQ交谈
  • 电话咨询:13537238390

产品介绍/参数

优势特点:TBI微型直线导轨TM系列在使用安装时要认真仔细,不允许强力冲压,不允许用锤直接敲击导轨,不允许通过滚动体传递压力。防止导轨的锈蚀,直接用手拿取上银导轨时,要充分洗去手上的汗液,并涂以优质矿物油后再进行操作,在雨季和夏季尤其要注意防锈。


    TBI微小型直线导轨主要应用在:半导体制造设备、印刷电路板IC组装设备、医疗设备、机器手臂、 精密量测仪器、办公室自动化设备、其它小型直线滑动装置。

    体积小、轻量化,特别适合小型化设备使用。 滑块、导轨材质提供不锈钢及合金钢两种。不 锈钢材质之直线导轨,包含滑块、导轨及其它金属配件如钢珠、保持器等,皆使用不锈钢材质,具备防锈的特性。 采用哥德型四点接触设计,可承受各方向负荷,具备刚性强,精度高等特性。 有钢珠保持器设计,在精度允许下具备互换性。

    主要结构,滚动循环系统:滑块、导轨、端盖、钢珠、保持器 ;润滑系统:端盖侧附有油嘴,提供客户注油,而AQ7、9、12则于端盖侧预留注油孔,可将油或油脂打入滑块内部以润滑;防尘系统:刮油片、防尘片、螺栓盖。







循环系统:端盖、保持器、循环管

防尘系统:端、下防尘


                                                                        TM本体结构图





TM微型滚珠线性导轨系列,提供P、H、N三种精度等级供设计选用

     精度表




TM滚珠线性滑轨系列最大速度可以到达Vmax&>5m/s·最高加速度amax=300m/s时(若没有预压时,最高加速度可以到速60m/s2)

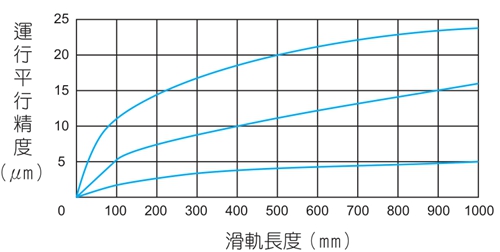

                                                     滑块相对于滑轨基准面之平行精度图



预压等级

TM滚珠线性滑轨系列可提供ZF、Z0、Z1等三种不同之预压等级。适当的预压可提高微型线性滑轨于刚性丶精度、抗扭矩等能力之表现・但不当的预压对运转寿命丶运行阻力方面则有不良影响。

 预压表

容许温度
TM微型滚珠线性滑轨系列运转时・工作容许温度介于-40℃~+80℃之间・短时间运转最高温度则可达+100℃


润滑脂

当TM直线导轨在良好的润滑状态下,承受员荷的浪动与轨道面于接点之间将因润滑油膜产生一微米厚度得而分开·因此良好好的润滑保养可以增加产品使用的寿命。

无室用润滑脂:适合发量非常少的油。

润滑油:适合一般用途,IS0V32~68

注意:特殊油脂订购需求请来电东莞创威达咨询。

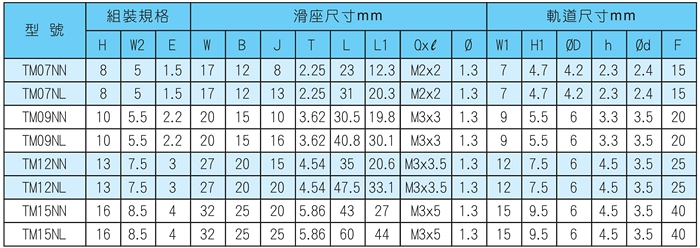

 TM07NN TM07NL TM09NN TM09NL TM12NN TM12NL TM15NN TM15NL TM09WN TM09WL  TM12WN TM12WL TM15WN TM15WL
