产品介绍/参数 TECHNICAL PARAMETER

1. 节省成本：TBI滚珠丝杠自润式滚珠丝杠无需润滑管路系统与设备、换油及废油处理的成本，且大量节省油品成本。大幅延长保养周期：可长时间的维持适量的润滑油脂供应，大幅延长保养维护周期。

2.最适宜的润滑位置：滚珠丝杠自润式滚珠丝杠E2自润式滚珠丝杠的润滑点位于螺母内部，藉由润滑装置均匀涂覆于丝杠表面的滚珠滚动螺旋槽，达到最佳的润滑效果。

3.使用安装灵活：TBI滚珠丝杠自润式滚珠丝杠滚珠丝杠设置于任意方向均能正常润滑，无安装方向限制。清洁环保：无油品外漏污染与强制润滑时油品外溅之虞。适合对清洁度要求较高的环境使用，具环保概念。

4.简易的更换或补充：TBI滚珠丝杆自润式滚珠丝杠特殊的设计构造，无需任何工具即可将储油装置轻易的做拆换、补充的动作，无需拆解、重组丝杠组或机台结构，节省换油的成本。

5.可选用相应的润滑油：TBI滚珠丝杠自润式滚珠丝杠可拆换式储油箱可依据滚珠丝杠使用的环境不同装填适当的润滑油。

6.特殊环境使用：滚珠丝杠自润式滚珠丝杠如粉尘环境、恶劣天气环境和用水环境等，自润式产品配合油脂使用，可以达到良好的润滑效果。

1.把滚珠放入螺旋槽内。注意，不是所有的螺旋槽都有填满，是按照一个挡珠器是一个循环园的原则放滚珠，我看见你的螺母好像是4个挡珠器，那就是4个循环园。

2.把螺母拧入TBI丝杠内（注意不要掉滚珠）。

3.旋转螺母前进后退，检查螺母运行是否顺畅.

4.把TBI丝杠螺母和滚珠清洁干净。

5.把塑料挡珠器（滚珠反向器）放回到螺母内。安装挡珠器时要注意挡珠器滚珠进出口与螺旋槽要平滑衔接。

6.在螺母内涂上油脂。

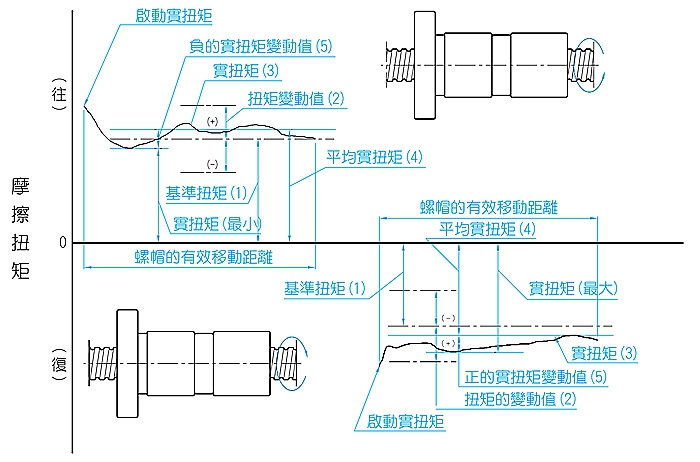

转动有施予预压的滚珠丝杠产生的预压如下图

预压扭矩说明
(1)预压

为求消除螺杆的间隙増大螺杆之刚性而将1组大1号的钢珠(约2u)填入螺帽内，或者使用在螺杆轴方向互相施予移位的两个螺帽而产生的螺杆内部的作用力

(2).预压动扭矩

依所定之预压加诸于滚珠螺杆后，在外部无负载的状态下，连续转动螺杆轴或螺帽所需之动扭矩谓之

(3).基准扭矩

做为目标所设定的预压动扭矩上图。

(4)扭矩变动值

做为目标所设定的预压动扭矩的变动值。取相对于基准扭矩的正或负值

(5)扭矩变动率

相对于基准扭矩的变动值的比率。

(6)实扭矩

滚珠螺秆的实测预压动扭矩.

(7)平均实扭矩

螺纹部有效长度内；使螺帽做往复运动所测得之实扭矩的最大与最小值的算术平均数。

(8)雪扭矩的变动值

螺纹部有效长度内；使螺帽做往复运动所(= )得之最大变动值・最小」值取相对于实扭矩正或负值。

(9)扭矩变动率

相对于平均实扭矩的实扭矩的变动值的比率。

除了滚珠杆螺杆螺帽对螺杆轴线的半径方向圆周偏差(D)和法兰安装面对螺杆轴线的直角度(C)之外・RFSY型的精度以J1S规格(JISB1192-1997)为基准。

导程精度	z转造C7		转造C10		转造C7		转造C5		转造C3
型号	C	D	C	D	C	D	C	D	C	D
RFSY01616	0.035	0.065	0.035	0.065	0.023	0.035	0.016	0.020	0.013	0.017
RFSY02020	0.035	0.065	0.035	0.065	0.023	0.035	0.016	0.020	0.013	0.017
RFSY02525	0.035	0.065	0.035	0.065	0.023	0.035	0.018	0.024	0.015	0.020
RFSY03232	0.035	0.065	0.035	0.065	0.023	0.035	0.018	0.024	0.015	0.020
RFSY04040	0.046	0.086	0.046	0.086	0.026	0.046	0.021	0.033	0.018	0.026

注：RFSY与RFE精度规格相同，选择RFBY精度可按上表参考。

滚珠螺杆的安装部位之精度・其必要项目如下

(1)相对于螺纹沟面的轴线A・测定螺杆支持部位的半径方向周偏摆值.

(2)相对于螺杆支持部位的轴线F，测定零件安装部位的同轴度。

(3)相对于螺杆轴支部位的轴线E，测定支持立的端面的直角度。

(4)相对于螺杆轴线G・测定螺闺的基准面或法的安装面的直角度。

(5相对于冢杆轴线A，测定螺帽外缘圆周(圆筒型)的同轴度。

(6)相对于螺杆轴线C・测定螺帽外缘(平头型安装面)的平行度。

(7)螺杆轴线的半径方向的总偏摆值.

在此所述之精度项目是以JISB11911192为基准.

注：RFBY与RFE精度规格相同，选择RFBY精度可按上表参考。
